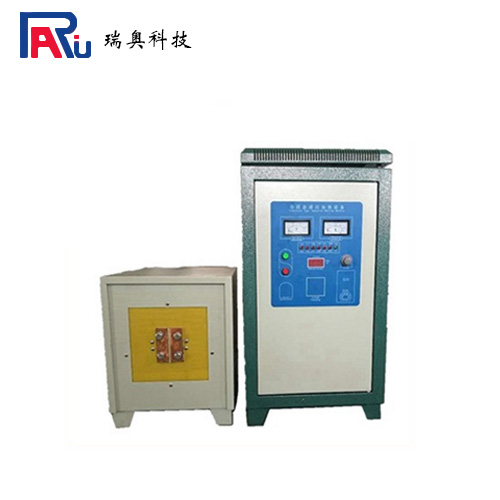

感應器是高頻感應加熱電源的重要組成部分，而集流器是裝在感應器上的一個重要組件，其重要性也就不言而喻了。今天，小編就借此機會說一下集流器的典型結構都有哪些？

（1）軸桿端部集流器

該感應器加熱軸桿四個部位，即大直徑外圓（下部）、圓柱部圓角（過渡處）、圓柱面（中段）與軸端（上段），有效圈是串聯各段組合起來的。由于軸桿直徑很小，兩根縱向矩形管能很快將此段加熱；軸端是借圓弧段加熱的，要使此段溫度與桿部相匹配，必須加大此段的有效圈長度才能分配到足夠的功率。集流器的功率來自加大直徑的軸端部有效圈，這樣的集流器使軸端部溫度與的過渡區。這種設計只用于直徑小的軸桿端部。

（2）盤式集流器

當一個小矩形的表面要求加熱時，線圈不能做得那么小，只能用盤式集流器。該感應器是一個多匝盤香式線圈（一次繞組），而集流器是一片盤狀銅片帶一鉤型結構(二次繞組)。多匝的盤香線圈具有較大的抗阻與安培匝，產生較大的磁場，耦合的二次繞組銅片上產生的渦流在彎鉤處形成還能任意旋轉角度，以適應特殊工件需要。

（3）可移動的集流器

可移動的集流器，形成封閉回路的集流器放置在一個多匝的感應器內（一次繞組），集流器的工作部分是一個發夾狀的有效圈，根據工作需要此集流器可在感應器內作往復的左右移動。本例的特點是用多匝的一次繞組能取得電源的較大功率，再傳到需要移動的一匝的有效圈部分。

（4）加熱小零件表面和密集能量型集流器

因為小軸件加熱部位表面積小，高頻感應加熱電源采用多匝感應器進行加熱有一定困難，若采用單匝則負載輕，反射電阻小，無法與高頻設備匹配，調不出合適功率。采用這種感應器結構可設計成多匝（4匝），由于要包容集流器，有效圈內徑也大，負載大，設備功率可調。在60kW、400kHz 單回路高頻感應加熱設備上電規范如下：陽壓lkV，陽流5A，柵流1.5A，加熱時間為2s，可得到滿意結果。
